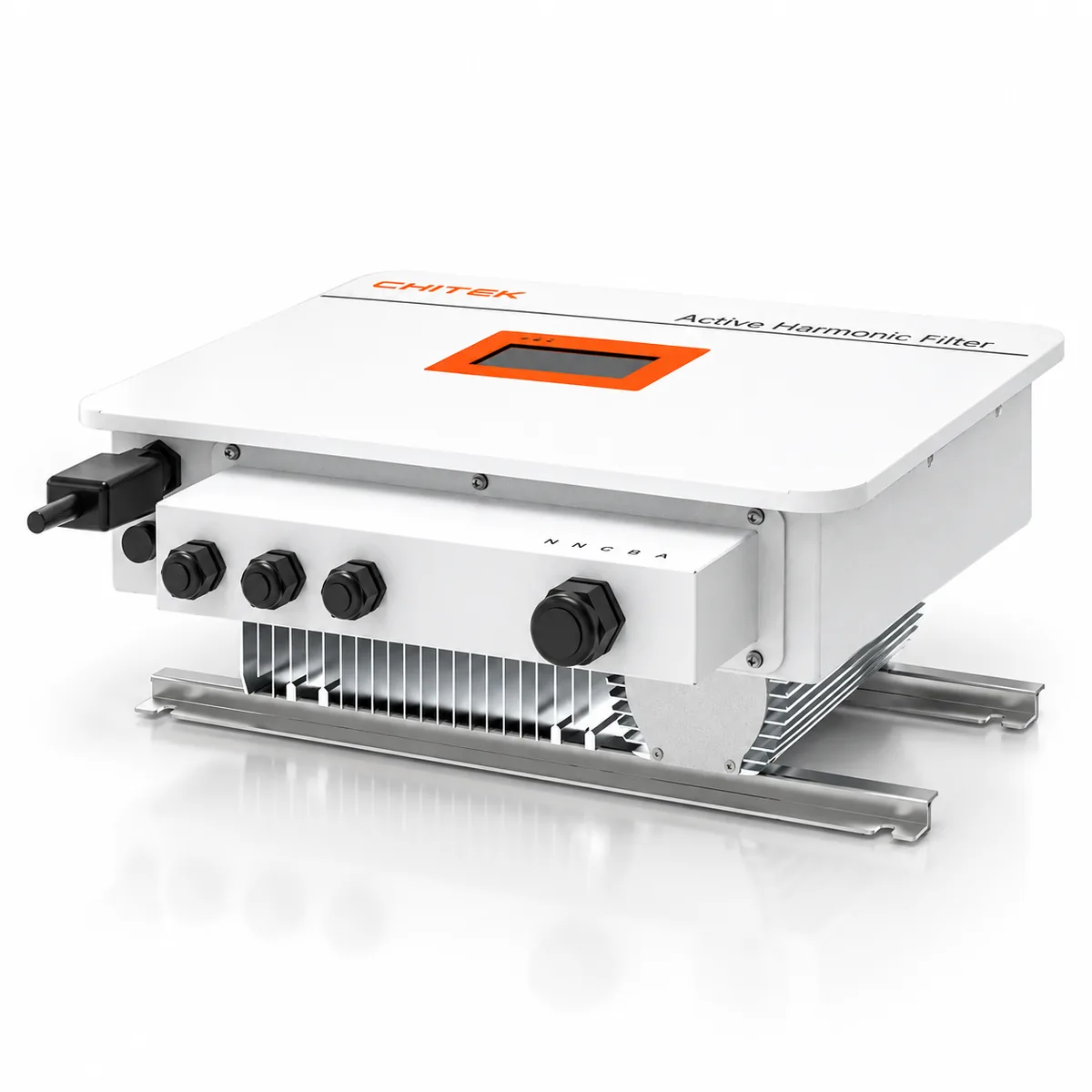

IP65 SiC-Fanless مولد الفولت أمبير الساكن 25A
سلسلة مرشحات التوافقيات النشطة (AHF)
يعوض كل مرشح AHF من تشايتك التوافقيات من الرتبة الثانية حتى الخمسين، وأنت تقرر مقدار تصحيح كل رتبة على حدة. يتتبع تيار التعويض ما تنتجه الشبكة في تلك اللحظة بدل الالتزام بمنحنى ثابت — طاقة أنظف وطاقة أقل هدرًا.
لا تشوه أي حملين الموجة بنفس الطريقة، وتواصل الحمل الواحدة تغيير بصمتها التوافقية مع تغير ظروف التشغيل. يقرأ المرشح هذه التغيرات باستمرار ويكيف مخرجاته لمتابعتها.
فوائد مرشح التوافقيات النشطة (AHF)
- وفر في تكاليف الطاقة
- عزز الإنتاجية الإجمالية
- استرداد سريع لاستثمارك
- تستمر المعدات الكهربائية والعمليات في العمل لفترة أطول
- تشغيل موثوق بنفقات صيانة أقل
- سعة إضافية قابلة للاستخدام من شبكتك الحالية
تطبيق مرشح التوافقيات النشطة (AHF)
الصناعة
أشباه الموصلات، اللب والورق، الأدوية، الأغذية والمشروبات، السيارات، معالجة المعادن
المباني التجارية
مراكز البيانات، المستشفيات، المطارات، مراكز الخدمات اللوجستية، مراكز التسوق
البنية التحتية والمرافق
معالجة المياه، تنقية مياه الصرف، أنظمة الري، التحلية
أي شخص يستخدم VFD
أينما تُستخدم محولات التردد (VFD)، يساعد مرشحنا النشط في تحسين الأداء وجودة الطاقة
البترول
مصدر التوافقيات: تيريستور، عاكس
المعدات التوافقية: مراوح متغيرة السرعة، كل أنواع المضخات
توليد الطاقة من النفايات
مصدر التوافقيات: مقوم، عاكس
المعدات التوافقية: كل أنواع المضخات
أشباه الموصلات
مصدر التوافقيات: تيريستور، فرن بلورة واحدة
المعدات التوافقية: بوتقة كوارتز، تيريستور
صهر الحديد والصلب
مصدر التوافقيات: مقوم، عاكس، تيريستور
المعدات التوافقية: فرن الانفجار، المحول، فرن التردد المتوسط، فرن القوس الكهربائي، نظام النقل
مركز البيانات
مصدر التوافقيات: UPS، مقوم
المعدات التوافقية: مزود طاقة مبدل، UPS، تكييف تردد متغير، مصاعد، مصابيح موفرة
معالجة الصرف الصحي
مصدر التوافقيات: inverter, rectifier
المعدات التوافقية: مراوح، مضخات (مضخة مكثفات، مضخة دوران، مضخة تغذية، مضخة حقن)
المستشفى
مصدر التوافقيات: مقوم، UPS، عاكس
المعدات التوافقية: معدات طبية إلكترونية دقيقة، مصابيح موفرة، مصاعد، سلالم متحركة، UPS
منصة حفر
مصدر التوافقيات: مقوم، عاكس
المعدات التوافقية: مجموعة مولدات تيار متردد (طاقة مستمرة عبر مقوم تيريستور)، برج الحفر، ونش، محرك علوي، طاولة دوارة، مضخة طين
محطة شحن المركبات الكهربائية
مصدر التوافقيات: rectifier
المعدات التوافقية: شواحن
تصنيع السيارات
مصدر التوافقيات: inverter, rectifier
المعدات التوافقية: آلات لحام تلقائية، أنظمة نقل، لحام CO2، مكابس
صناعة الورق
مصدر التوافقيات: مصابيح هالوجين، عواكس
المعدات التوافقية: مفتت الورق، تكييف تحويل التردد، آلات قطع الورق، مصابيح هالوجين، آلة ضغط مفرط، ماكينات CNC، مصابيح قوس
العمارة الحديثة
مصدر التوافقيات: مقوم، عاكس
المعدات التوافقية: مزود طاقة مبدل، تكييف تردد متغير، مصاعد، مصابيح موفرة، أنظمة تعتيم تيريستور، معدات LED كبيرة

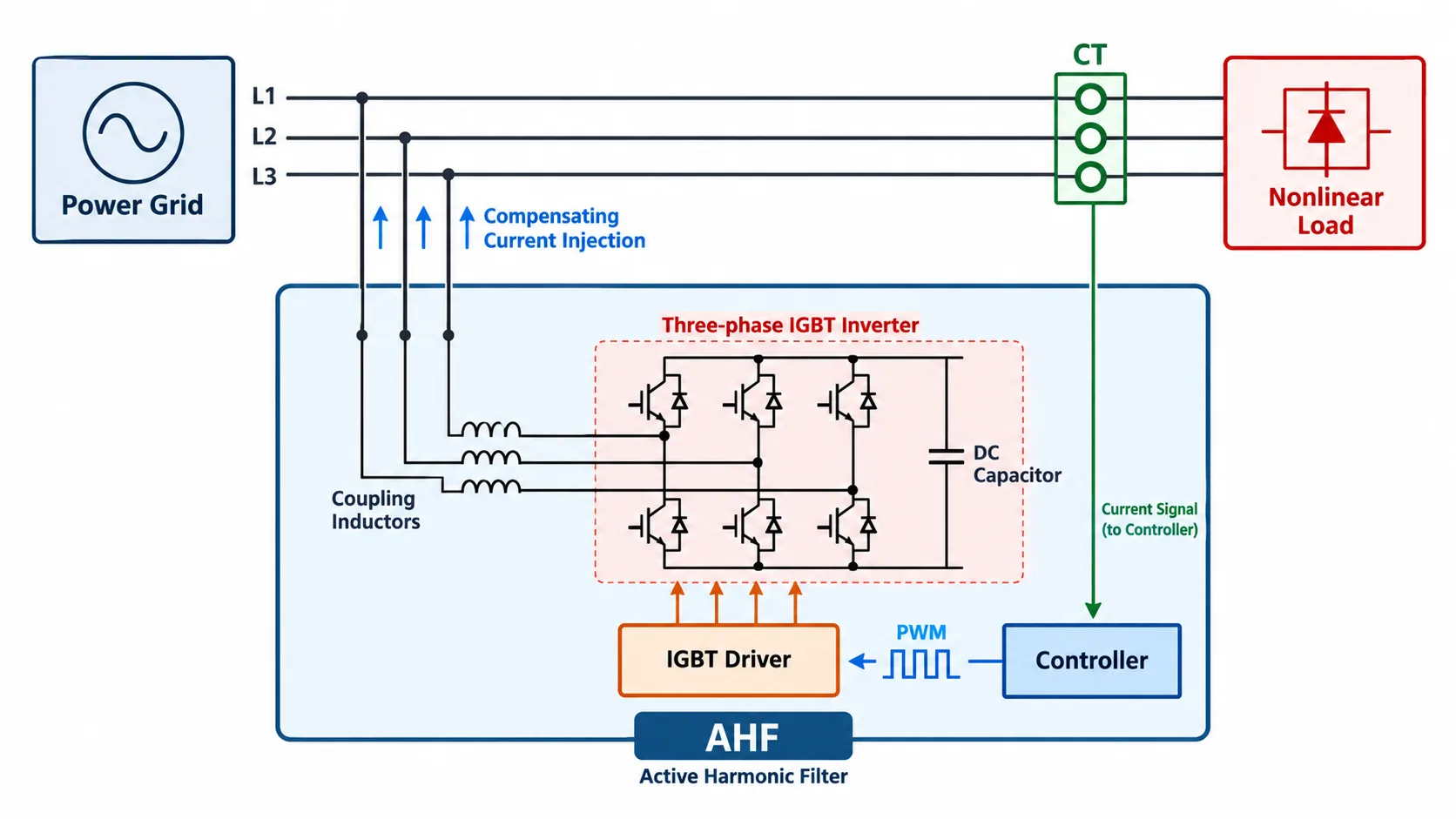

مبدأ عمل مرشح التوافقيات النشطة (AHF)
داخل كل مرشح AHF من تشايتك، يواصل محول التيار الخارجي أخذ عينات من تيار الحمل بينما ينفذ المعالج الرقمي في النواة خوارزمية تحكم متقدمة. يتتبع التيار المطلوب أثناء تغيره، ويقسم تيار الحمل المقاس إلى مركبات فعالة وتفاعلية باستخدام FFT ذكي، ويستنتج المحتوى التوافقي بسرعة ودقة.
ثم يغذي المعالج الرقمي إشارة PWM إلى لوحة قيادة IGBT الداخلية، مبدلًا ترانزستورات IGBT عند 20 كيلوهرتز. تُنتج مرحلة العاكس تيار تعويض معاكس الطور للتوافقيات — وفيما يفعل ذلك، يقرأ محول التيار أيضًا تيار الخرج ويعيده إلى المعالج الرقمي كتغذية راجعة سالبة. يحرك هذا الحلقة المغلقة دورة التحكم التالية، مما يحافظ على دقة التعويض واستقرار النظام.
الأسئلة الشائعة حول سلسلة مرشحات التوافقيات النشطة (AHF)
س1: كيف تختلف نماذج سلسلة AHF؟

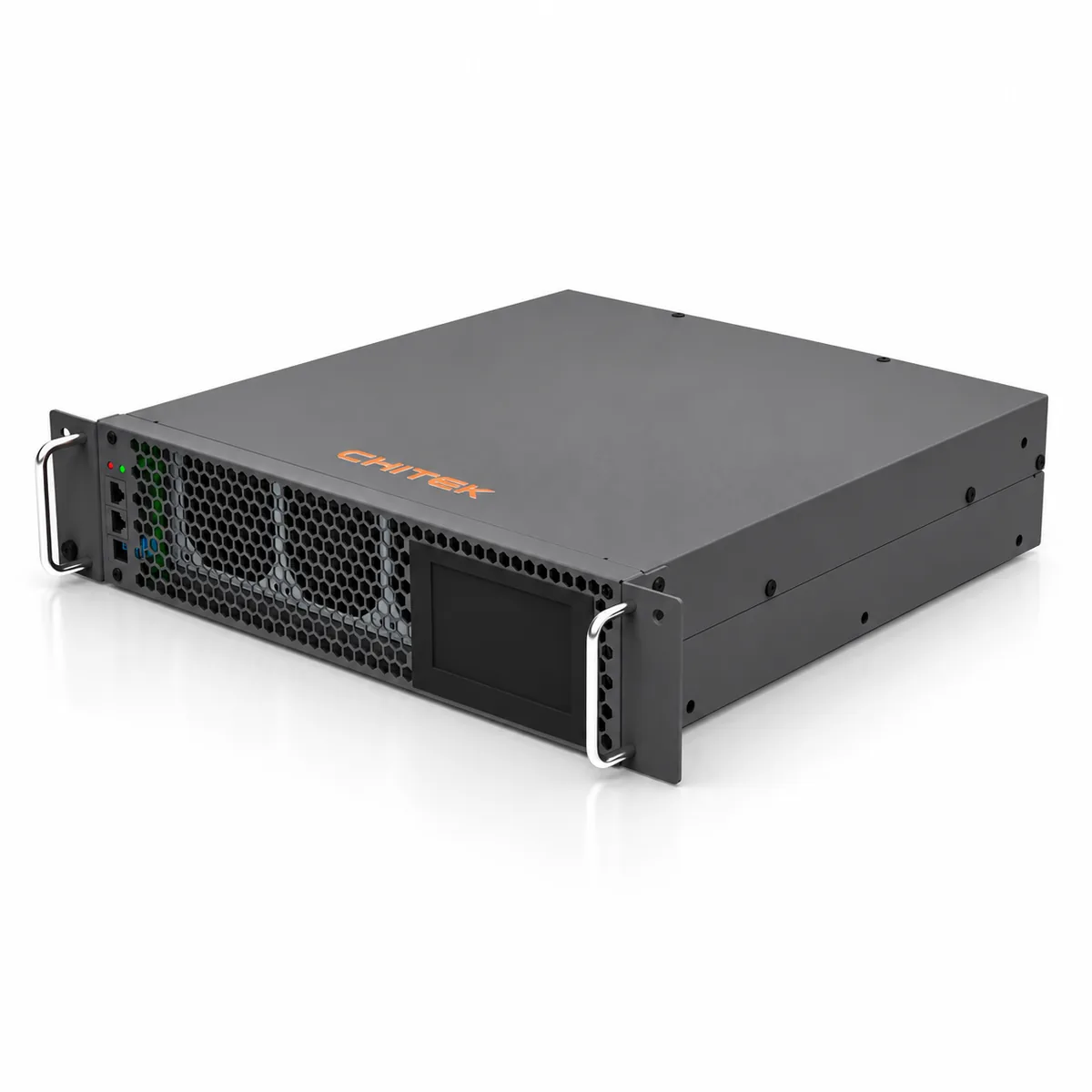

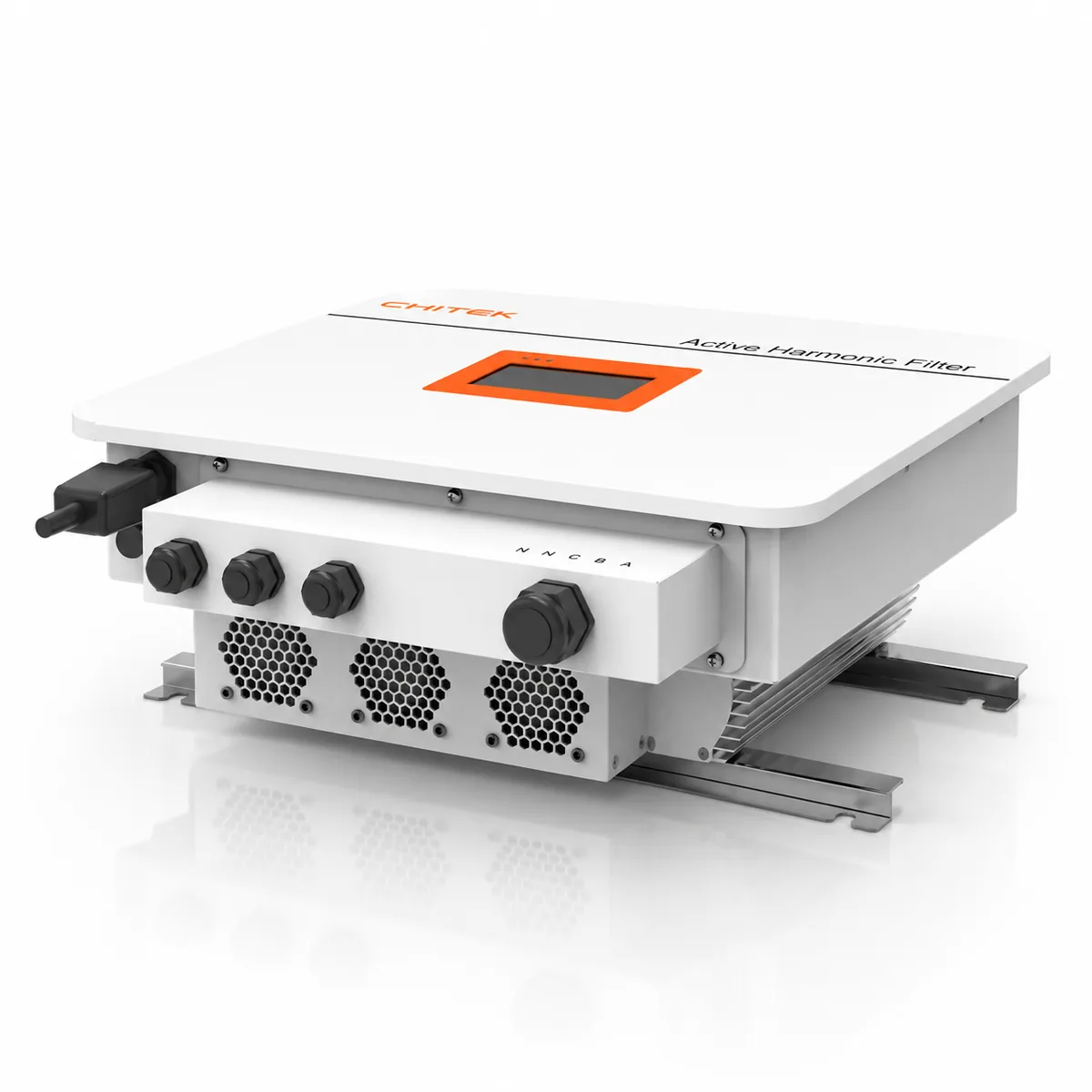

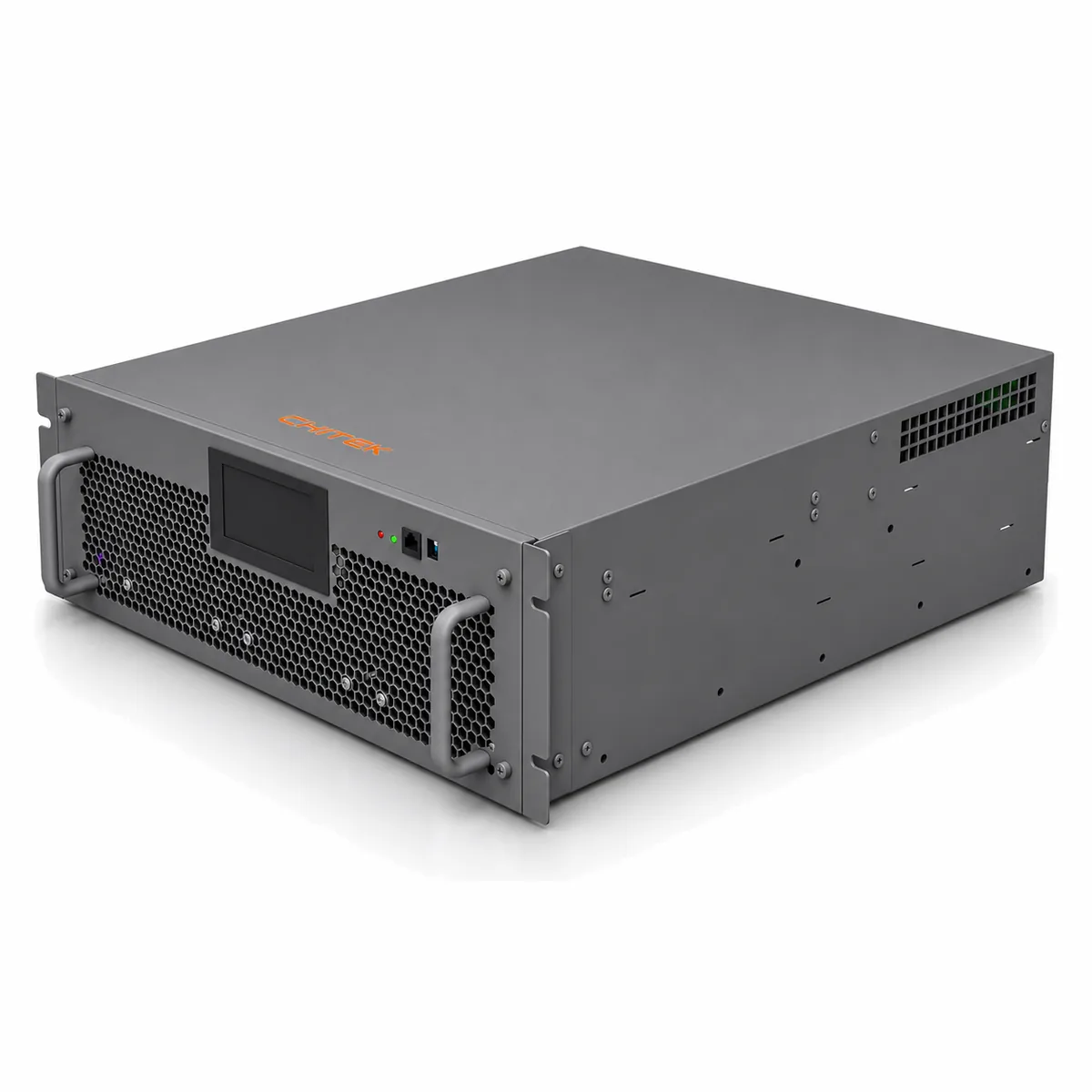

تتنوع السلسلة على محورين — تقنية التبديل (IGBT أو SiC MOSFET) والشكل الميكانيكي (تركيب حائطي فائق النحافة، موزع، مضاد للتلوث، IP65 للخارج وصامت بلا مروحة). يطبق كل طراز نفس مبدأ التعويض في الوقت الفعلي؛ وتختلف في كفاءة التبديل، الحجم، درجة العلبة والضوضاء الصوتية.
س2: ما الرتب التوافقية التي تصححها سلسلة AHF؟
يعوض كل طراز في السلسلة التوافقيات من الرتبة الثانية حتى الخمسين، وأنت تختار مقدار تصحيح كل رتبة على حدة. بدل الالتزام بمنحنى ثابت، يتتبع تيار التعويض ما تنتجه الشبكة في تلك اللحظة.
س3: هل يمكن دمج وحدات AHF للوصول إلى سعة أعلى؟
نعم. السلسلة معيارية — تتوازى الوحدات دون حد عملي، فتغطي نفس المنصة وحدة واحدة مثبتة على الحائط وتركيبات تصل إلى 3000 أمبير أو أكثر.
س4: هل يمكن تركيب AHF في الخارج أو البيئات القاسية؟

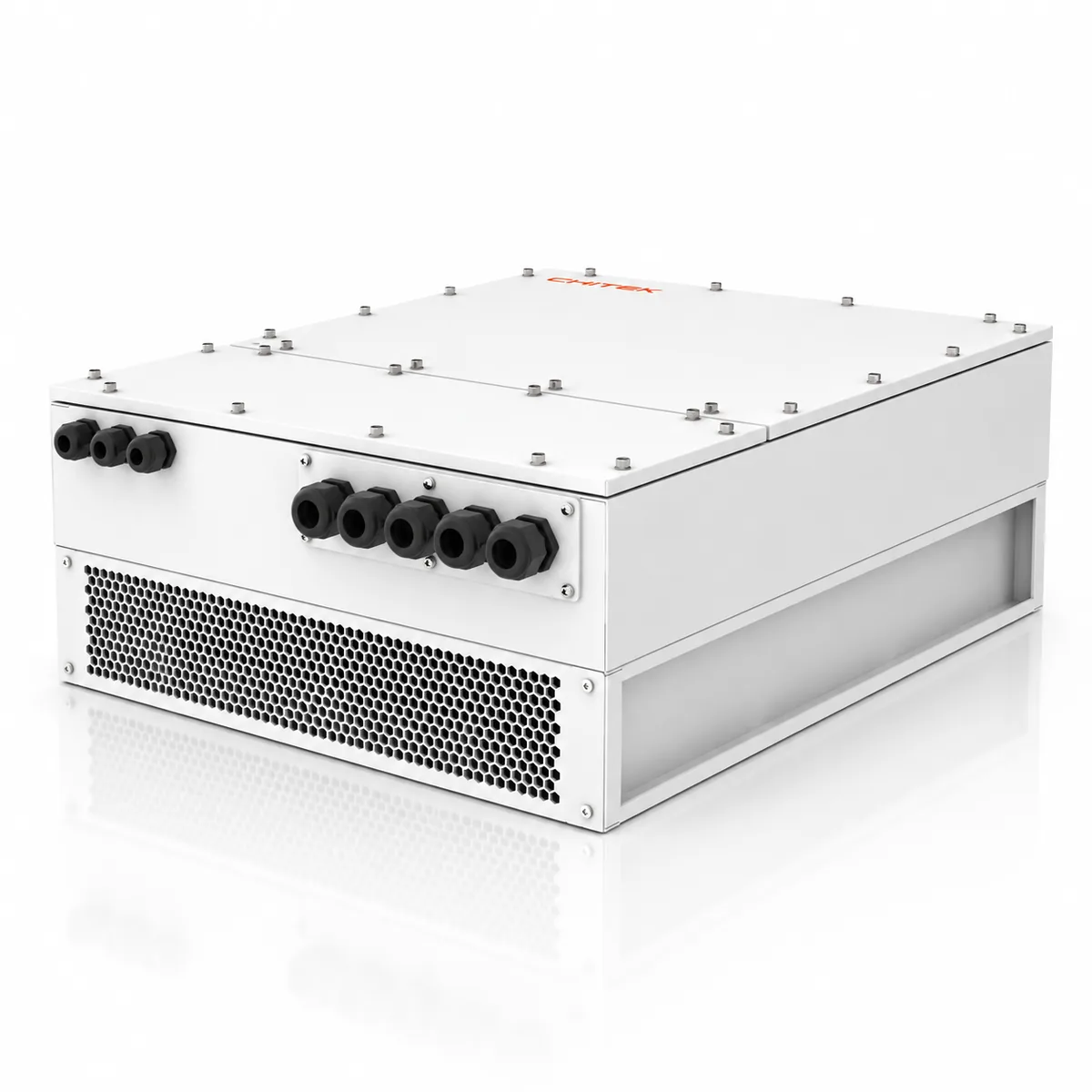

نعم. إلى جانب علب IP20 وIP30/IP40 لغرف التوزيع الداخلية، تشمل السلسلة طرز IP65 للخارج والمواقع المغبرة، فضلًا عن إصدارات مضادة للتلوث وصامتة بلا مروحة حيث يكون الغبار أو التآكل أو الضوضاء الصوتية هو القيد.
