المرشح الموحد لا يسحب التيار على هيئة موجة جيبية. بل يسحبه على شكل نبضات قصيرة شديدة الانحدار قرب ذروة الجهد، وسلسلة فورييه لتلك النبضات هي الأساس زائدًا الرتب 5 و7 و11 و13 والأعلى. تعود تيارات التوافقيات هذه نحو المصدر، فتسخن المحولات والكابلات، وتشوه الجهد الذي تراه جميع الأحمال الأخرى على القضيب. يتناول هذا المقال كيفية قياس التشوه، وما يكلفه، ولماذا تقصر المرشحات الثابتة، وكيف يلغيه مرشح CHITEK النشط للتوافقيات (AHF) عند نقطة المنشأ.
كيف تُقاس التشوهات التوافقية
المعيار القياسي هو إجمالي التشوه المطلوب عند نقطة الاقتران المشتركة (PCC):
THDi% = √(Σ I_h², h = 2…50) / I_L × 100%
يضع IEEE 519 الحد according إلى نسبة القصر (I_SC/I_L) وحجم الحمل — قضيب تجاري/صناعي (C&I) نموذجي بـ I_SC/I_L أقل من 20 يُبقي عند نحو 5% TDD. تحكم IEC 61000-3-2 و61000-3-12 انبعاث المعدات؛ ويغطي GB/T 14549 المكافئ في الشبكة الصينية. قس التيار بمحلل من الفئة A عبر دورة عمل كاملة، لا لقطة واحدة.
من أين تأتي التشوهات
- معدلات ستة نبضات — المصدر المهيمن في المحركات وأجهزة UPS وشواحن DC؛ رتبها المميزة 5 و7 و11 و13 بحوالي 1/h من الأساس.
- مزودات طاقة أحادية التبديل — إضاءة LED وأحمال IT والمعدات المكتبية تحقن رتب 3 ومضاعفاتها التي تتراكم في المحايد.
- أفران القوس والحث — تشوه واسع النطاق وسريع التغير مع تردد تفاعلي.
- محركات قابلة للتجديد ومصاعد — واجهات أمامية نشطة تبدل بتردد عالٍ وتضيف محتوى توافقيًا بينيًا.
- بنوك المكثفات — ليست مصدرًا بل مضخمًا: تخفض نقطة الرنين نحو رتبة مميزة.
ما الذي يكلفه
- تسخين المحول — ت losses التيار الدوامي والضالة تزداد مع مربع التردد؛ وحدة ذات تصنيف K تقلل تصنيفها حيث يفشل المحول القياسي.
- حمل زائد على الكابلات والمحايد — التوافقيات الثلاثية تتراكم في المحايد وقد تتجاوز تيار الطور.
- إجهاد المحركات والمولدات — حقول التسلسل السلبي والتوافقيات تضيف تسخينًا للدوار يتجاوز افتراضات الاسم.
- عطل المكثفات — فقد العازلية وتيار الرنين يقصّر عمر البنك وقد يفجر العلب.
- غرامات معامل القدرة — قدرة التشوه تخفض معامل القدرة الحقيقي، فتفوتر الشركة على kVA لم تُستخدم قط.
- تشغيل خاطئ للحماية — تيار التسلسل الصفري المشوه يفصل قواطع المتبقي والإزعاج.
لماذا تقصر الطرق الثابتة
تُضبط المفاعلات غير المضبوطة والمرشحات السلبية على رتبة واحدة عند معاوقة ثابتة. تعمل فقط عند حمل التصميم، وقد تترنن مع معاوقة المصدر عند تغير الشبكة، ولا تتبع حملًا يتأرجح طوال اليوم. بنك مكثفات موزع يصحح معامل قدرة الإزاحة المتوسط لكنه لا يلغي تيار التوافقيات ولا يعيد التوازن لكل طور. مولد التيار المتغير الثابت (SVG) يعالج الجانب التفاعلي والموازنة ديناميكيًا؛ واقترانه بـ مرشح نشط للتوافقيات (AHF) يغطي جانب الموجة. لا تستطيع التقنية الثابتة فعل الاثنين معًا كما يتحرك الحمل.
كيف يلغي AHF التوافقيات من المنبع

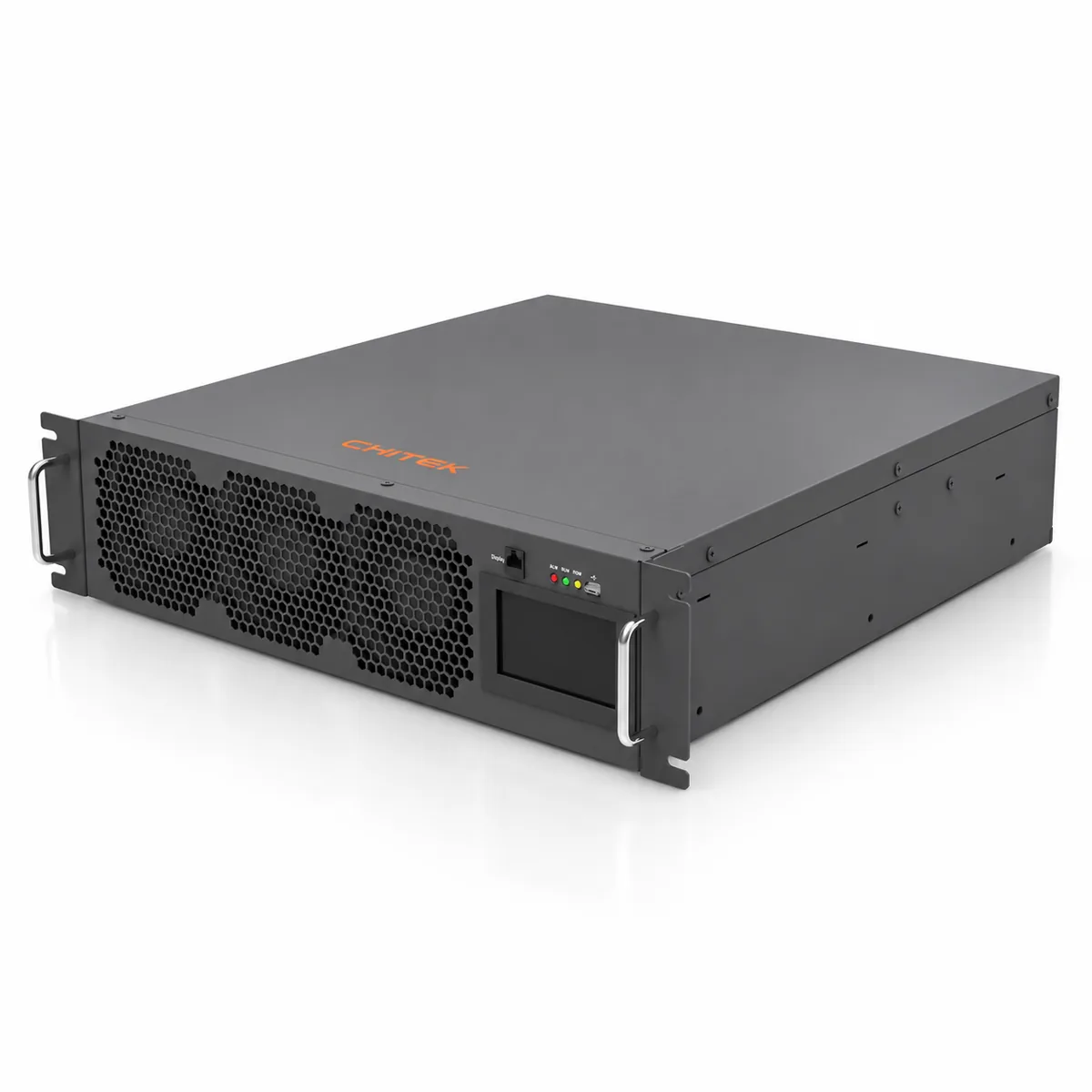

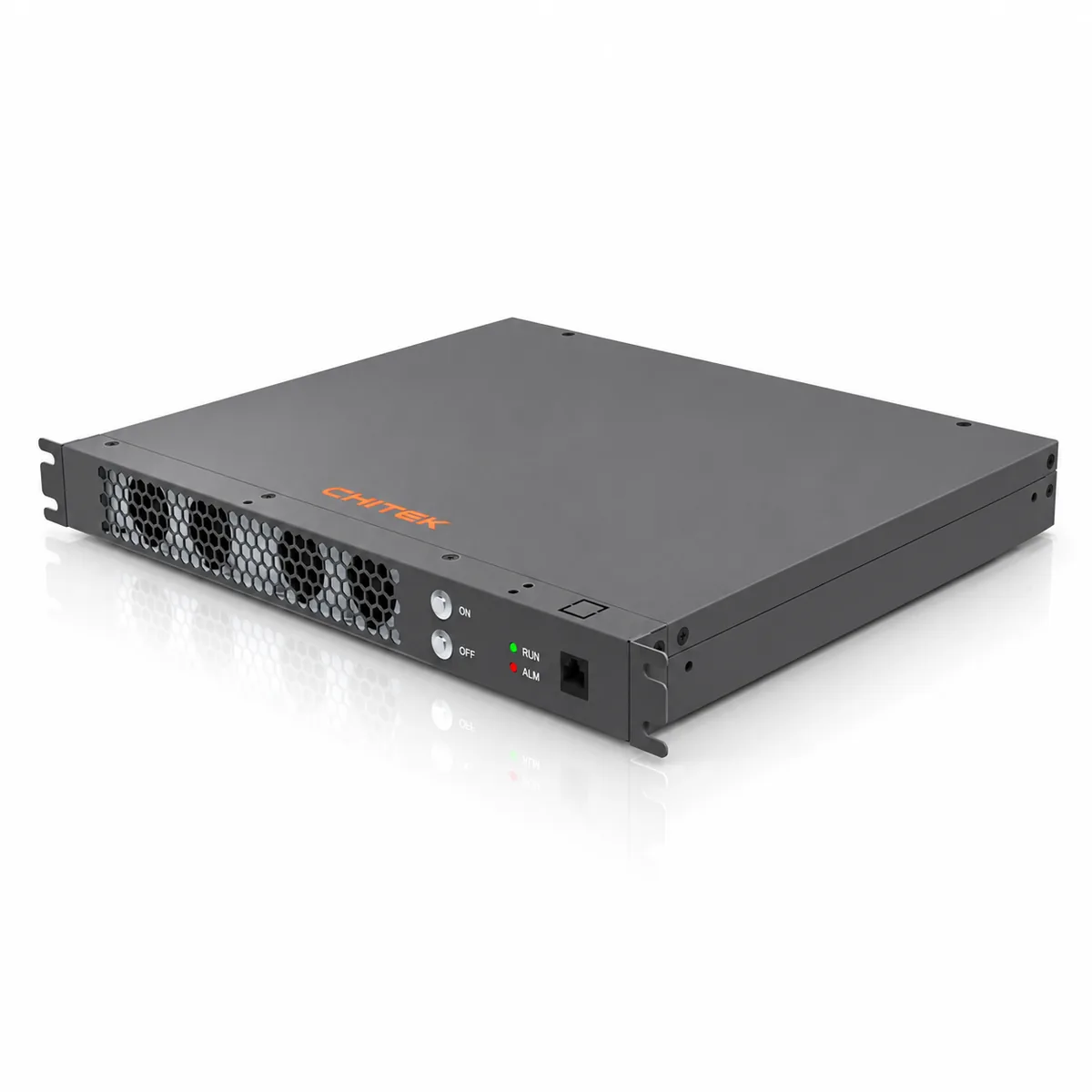

CHITEK AHF هو محول مصدر جهد يقيس تيار الحمل ويفرز معكوس محتواه التوافقي:
i_c* = i_L − i_s(الأساس)
جسر IGBT أو SiC يبدل عند 15–20 kHz يتتبع تلك المرجعية في < 1 ms ويخفض THDi من 30%+ إلى < 5%، مع إلغاء رتب انتقائية حتى الخمسين. وبما أن التصحيح مغلق الحلقة، فهو يتبع الحمل بدل افتراضه. تلك هي المعاني العملية لـ"من المنبع": تُحقن التيار المعاكس عند القاطع المسبب، فلا تنتشر التوافقيات إلى المحول.
أين يتموضع SVG

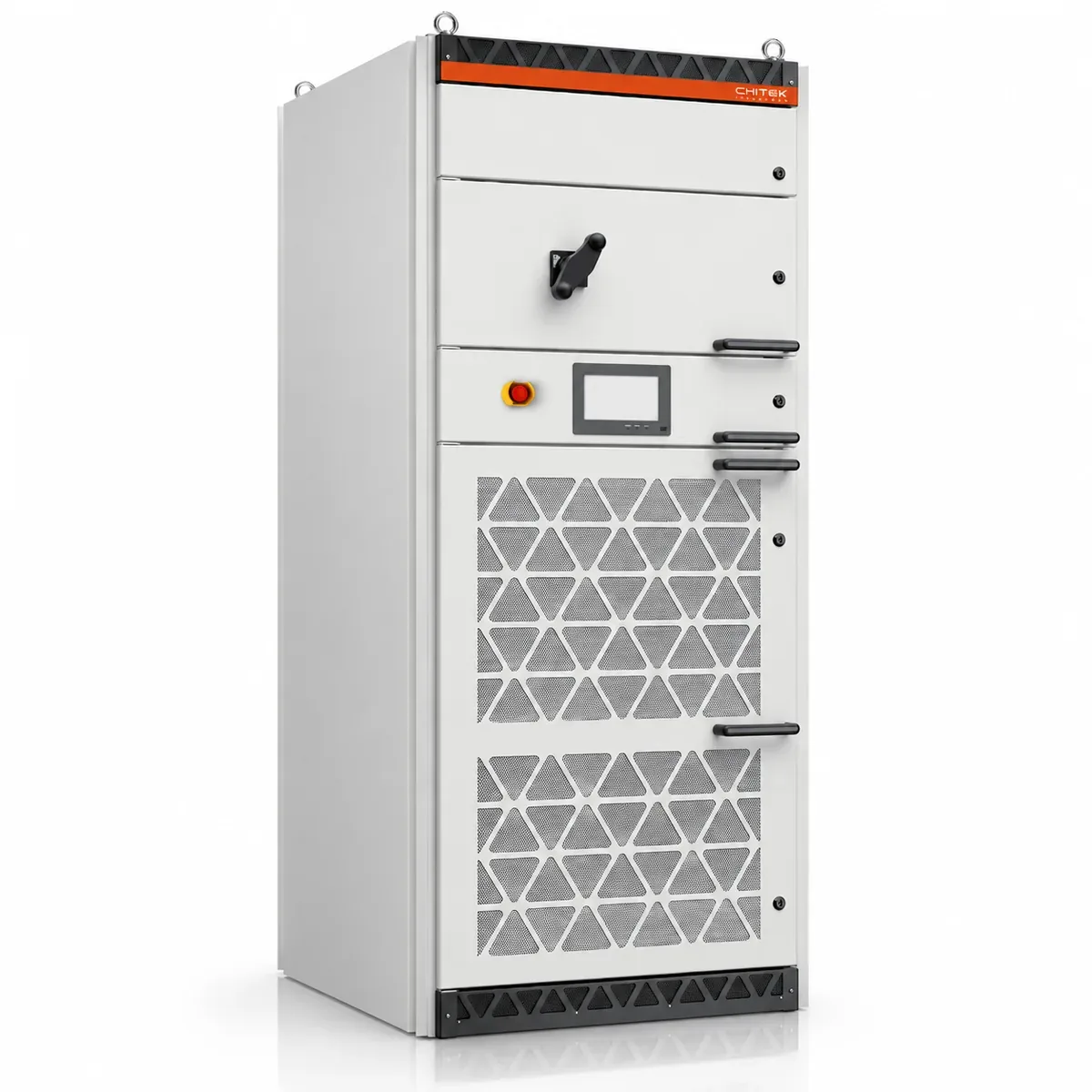

CHITEK SVG يحقن أو يمتص تيارًا تفاعليًا لكل طور، بشكل مستقل، لإبقاء الجهد ومعامل القدرة قرب الوحدة: استجابة دون الدورة، تنظيم مستمر ±1%، معامل قدرة 0.99+. يلغي مركبة التسلسل السلبي التي لا يلمسها البنك الثابت، ويتحمل العبء التفاعلي ليتفرغ AHF لتصحيح الموجة. في منصة LV AHF + SVG الموحدة، يتولى متحكم واحد التنسيق بينهما — بلا ضبط ثابت، بلا خطر رنين، موازنة طور تكيفية مع تغير الحمل.
التصميم: مثال تطبيقي
افترض محولًا بقدرة 1000 kVA، 400 V، يغذي حملًا غير خطي بتيار 600 A بـ THDi مُقاس 28% ومعامل قدرة إزاحة 0.86.
- تيار التوافقيات: 600 × 0.28 ≈ 168 A RMS من التشوه المطلوب إلغاؤه.
- التصنيف المطلوب للمرشح: 168 A ÷ عامل التخفيض (عادة 0.8–1.0 حسب خلط الرتب) ≈ 170–210 A — اختر الحجم القياسي التالي.
- الطلب التفاعلي: 600 × √(1 − 0.86²) ≈ 306 kvar — صمم SVG وفقًا لذلك، مع هامش للتأرجحات.
- أضف 15–25% هامشًا للحمل الأحادي والـ EV المستقبلي.
صرّح بالافتراضات؛ المرشح المصمم على حمل اللوحة بدل التيار المقاس هو الخطأ الأكثر شيوعًا في المواصفات.
IGBT مقابل SiC

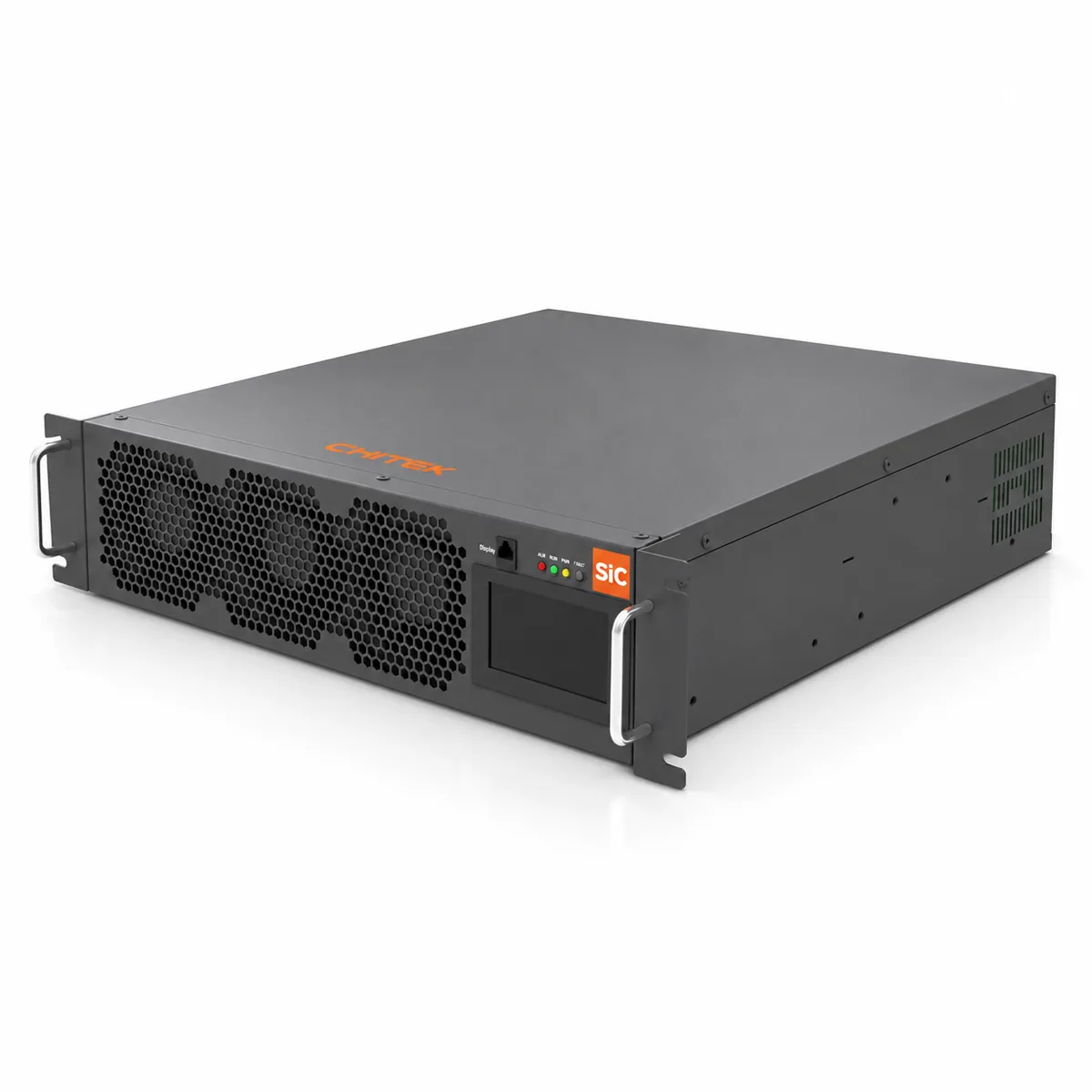

تستخدم وحدات LV AHF وSVG التقليدية IGBT محدودة عند ~150 °C، بتردد تبديل عادة دون 20 kHz. يرفع SiC MOSFET حد الوصلة إلى نحو 200 °C، بصلابة انهيار ~10×، بتردد تبديل 2–3×، ويخفض خسارة التبديل بنحو 50%. يوسع تردد التبديل الأعلى عرض نطاق التحكم، ويصغر مرشح الخرج والخزانة، ويحسن إلغاء المحتوى عالي الرتبة والداخلي. تلك هي الوجهة التي بُنيت عليها منصة مرشح CHITEK النشط للتوافقيات وSVG.
| الجانب | IGBT | SiC MOSFET |
|---|---|---|
| حرة الوصلة | ~150 °C | ~200 °C |
| تردد التبديل | < 20 kHz | 2–3× أعلى |
| خسارة التبديل | أساس | ~50% أقل |
| حجم الخزانة | أكبر | أصغر |
قائمة التحقق من النشر الهندسي
- قس جهد التيار والقطب وTHDi عند PCC عبر دورة عمل كاملة؛ سجّل THDi وTDD ومعامل القدرة وعدم التوازن.
- ضع AHF/SVG عند القاطع المسبب، قرب الحمل غير الخطي، لا عند الدخل الرئيسي.
- افحص بنوك المكثفات القائمة من الرنين وسوء الضبط قبل تشغيل الوحدة النشطة.
- تحقق من هامش الشبكة الضعيفة وصمم المحول لأسوأ هبوط جهد.
- بعد التشغيل تحقق: THDi مقابل حد IEEE 519 عند PCC، ومعامل قدرة 0.99+، وبلا تشغيل خاطئ للحماية.
- اترك 15–25% هامشًا للحمل الأحادي الإضافي.
ملامح التطبيق النموذجية
- مراكز شحن EV — عناقيد الشواحن أحادية الطور تخل بالتوازن؛ SVG يعيد التوازن لكل طور وAHF يلغي توافقيات المعدل.
- أفران القوس ومصانع الصلب — تأرجحات تفاعلية عنيفة غير متوازنة؛ AHF + SVG يثبتان الجهد والموجة معًا.
- مصانع C&I بخلط أحادي/ثلاثي الطور — وحدة موحدة تخفض التسخين وحمل المحايد وغرامات معامل القدرة.
- مراكز البيانات وغرف UPS — محتوى رتب عالٍ وتوافقي داخلي من المصادر المتبدلة، يُصحح عند لوحة التوزيع.
الخلاصة
تشوه التوافقيات مشكلة منبع: يبدأ عند المعدل وينتشر للخارج، لذا يُلغى أفضل ما يكون عند بدايته، بتكيف، بمحول مغلق الحلقة. مرشح نشط للتوافقيات منخفض الجهد مع مولد التيار المتغير الثابت يستعيد جودة الموجة والتوازن بلا ضبط ثابت أو خطر رنين. بنيت منصات CHITEK LV AHF + SVG من هذه الممارسة بالضبط: قِس أولًا. ما قيمة THDi التي قستها عند PCC — وأي قاطع يحملها؟
